Технология точного земледелия кардинально изменила подходы к ведению сельского хозяйства. Аграрии получили возможность максимально повысить производительность, сократить потери ресурсов и более эффективно управлять своими угодьями. В основе этих достижений лежат передовые системы позиционирования. Одной из наиболее значимых инноваций стала технология кинематической коррекции в реальном времени - RTK (Real-Time Kinematic). Но как именно работает RTK в точном земледелии и что это за технология? В этой статье мы подробно разберем принципы работы этой передовой системы и объясним ее критическую роль в современном сельском хозяйстве.
Что такое технология RTK
RTK (кинематическая коррекция в реальном времени), это метод повышения точности спутниковых навигационных систем GNSS, включающих GPS (США), ГЛОНАСС (Россия), Galileo (Европа) и BeiDou (Китай). Технология RTK устраняет ошибки сигнала, вызванные атмосферными условиями и другими помехами.
Благодаря этому точность позиционирования повышается с нескольких метров до сантиметров. Конкретно, RTK позволяет достичь максимальной точности позиционирования ±2,5 сантиметра. В контексте сельского хозяйства такая сантиметровая точность открывает принципиально новые возможности для посева, внесения удобрений, защиты растений и уборки урожая за счет непрерывной передачи поправок в режиме реального времени.
Благодаря этому точность позиционирования повышается с нескольких метров до сантиметров. Конкретно, RTK позволяет достичь максимальной точности позиционирования ±2,5 сантиметра. В контексте сельского хозяйства такая сантиметровая точность открывает принципиально новые возможности для посева, внесения удобрений, защиты растений и уборки урожая за счет непрерывной передачи поправок в режиме реального времени.
Принцип работы GNSS RTK
Технология RTK базируется на взаимодействии двух основных компонентов: базовой станции и мобильного приемника.
Базовая станция
Это стационарная станция, которая принимает сигналы спутников, корректирует их ошибки в реальном времени и передает исправленный сигнал на приемник в поле. С развитием технологий появилось несколько режимов работы RTK, например, CORS RTK (сеть постоянно действующих базовых станций) и спутниковая коррекция PPP-RTK.
В некоторых странах действуют бесплатные национальные сети CORS, что значительно упрощает использование технологии. В России такие сети пока развиты не повсеместно, особенно в сельских районах. Компания «АгроСфера», являясь официальным дилером CHC Navigation в Саратовской области, помогает аграриям выбрать оптимальное решение для получения RTK-коррекции с учетом особенностей конкретного хозяйства.
В некоторых странах действуют бесплатные национальные сети CORS, что значительно упрощает использование технологии. В России такие сети пока развиты не повсеместно, особенно в сельских районах. Компания «АгроСфера», являясь официальным дилером CHC Navigation в Саратовской области, помогает аграриям выбрать оптимальное решение для получения RTK-коррекции с учетом особенностей конкретного хозяйства.
Мобильный приемник (ровер)
Ровер, это мобильный приемник, который устанавливается на различное оборудование: тракторы, комбайны, опрыскиватели или беспилотные аппараты. Он получает корректированные сигналы от базовой станции через УКВ/УВЧ-радиомодем, сотовые сети (например, 4G/5G) или спутниковую связь. Используя данные коррекции, приемник корректирует собственные спутниковые измерения для достижения высокой точности координат и времени.
Как происходит процесс коррекции
Работа системы RTK происходит следующим образом:
Вся эта цепочка работает непрерывно, обновляя координаты несколько раз в секунду. Именно поэтому техника с RTK может двигаться по идеально прямым линиям, выдерживая заданную траекторию с точностью до 2-3 сантиметров.
- Базовая станция измеряет ошибки в спутниковых сигналах и генерирует поправки
- Через канал связи базовая станция передает эти поправки на подвижный приемник в режиме реального времени
- Ровер применяет полученные поправки к своим измерениям, обеспечивая точность позиционирования на уровне сантиметров
Вся эта цепочка работает непрерывно, обновляя координаты несколько раз в секунду. Именно поэтому техника с RTK может двигаться по идеально прямым линиям, выдерживая заданную траекторию с точностью до 2-3 сантиметров.
Применение RTK в сельском хозяйстве
После понимания принципа работы становится очевидно, что главная роль технологии GNSS RTK - обеспечение высочайшей точности позиционирования и синхронизации времени. Эта ключевая особенность способствует развитию точного земледелия в нескольких направлениях.

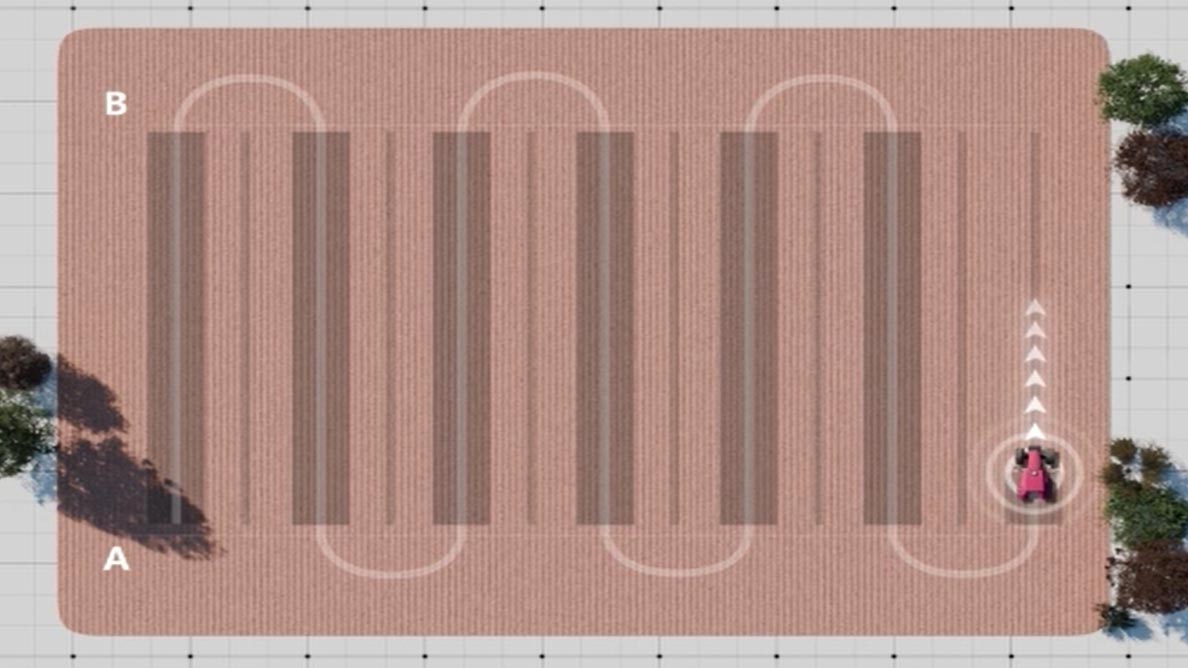

Точное наведение техники
GNSS RTK широко используется для прецизионного управления движением сельскохозяйственной техники. Тракторы, комбайны и другое оборудование могут следовать по точным траекториям по полю, сводя к минимуму перекрытия и пропуски. Это гарантирует эффективное использование каждого сантиметра площади.
Системы NX510 от CHCNAV обеспечивают именно такое точное наведение, позволяя технике работать с отклонением не более 2,5 см от заданной линии. В практическом выражении это означает, что при ширине захвата сеялки 6 метров перекрытие между проходами составляет всего несколько сантиметров вместо 30-50 см при ручном управлении.
Системы NX510 от CHCNAV обеспечивают именно такое точное наведение, позволяя технике работать с отклонением не более 2,5 см от заданной линии. В практическом выражении это означает, что при ширине захвата сеялки 6 метров перекрытие между проходами составляет всего несколько сантиметров вместо 30-50 см при ручном управлении.
Автоматическое управление
Благодаря GNSS RTK тракторы могут быть оснащены высокоточными системами автоматического управления. Это исключает человеческие ошибки, позволяет продлить рабочий день в темное время суток и обеспечивает работу в условиях плохой видимости - при тумане, пыли или снегопаде. Техника, оборудованная RTK, значительно повышает общую эффективность хозяйства.
Аппаратура CHCNAV разработана специально для техники с заводской подготовкой под автопилот и обеспечивает прямую интеграцию с бортовыми системами без дополнительного рулевого управления.
Аппаратура CHCNAV разработана специально для техники с заводской подготовкой под автопилот и обеспечивает прямую интеграцию с бортовыми системами без дополнительного рулевого управления.
Картирование и управление полями
Точные возможности позиционирования GNSS RTK помогают создавать детальные карты полей. Эти карты позволяют аграриям выявлять различия в качестве почвы, дренаже и урожайности. Такие данные критически важны для принятия обоснованных управленческих решений.
Системы CHCNAV автоматически записывают все выполненные операции с привязкой к координатам, создавая электронную историю поля. Эта информация используется для анализа эффективности агротехнических мероприятий и планирования работ на следующий сезон.
Системы CHCNAV автоматически записывают все выполненные операции с привязкой к координатам, создавая электронную историю поля. Эта информация используется для анализа эффективности агротехнических мероприятий и планирования работ на следующий сезон.
Дифференцированное внесение материалов
Технология GNSS RTK поддерживает дифференцированное (переменное) внесение удобрений, пестицидов и семян. Внося материалы только там, где это необходимо, аграрии сокращают потери, снижают затраты и минимизируют воздействие на окружающую среду.
Современные системы автопилотирования совместимы с протоколом ISOBUS, что позволяет автоматически управлять нормами высева и внесения в зависимости от координат на поле. Например, на участках с более плодородной почвой норма высева может быть увеличена, а на проблемных зонах - снижена.
Современные системы автопилотирования совместимы с протоколом ISOBUS, что позволяет автоматически управлять нормами высева и внесения в зависимости от координат на поле. Например, на участках с более плодородной почвой норма высева может быть увеличена, а на проблемных зонах - снижена.
Управление посевом и уходом за культурами
RTK играет жизненно важную роль в посеве, подкормке и орошении. Технология обеспечивает точные схемы посева для оптимизации междурядий и использования ресурсов. Она также поддерживает правильное размещение систем орошения и предотвращает избыточное внесение удобрений.
При посеве пропашных культур (кукурузы, подсолнечника, сахарной свеклы), точность междурядья определяет возможность последующей механической междурядной обработки. Отклонение в несколько сантиметров при посеве может привести к невозможности использовать культиватор без повреждения растений. RTK решает эту проблему, обеспечивая идеально параллельные ряды по всему полю.
При посеве пропашных культур (кукурузы, подсолнечника, сахарной свеклы), точность междурядья определяет возможность последующей механической междурядной обработки. Отклонение в несколько сантиметров при посеве может привести к невозможности использовать культиватор без повреждения растений. RTK решает эту проблему, обеспечивая идеально параллельные ряды по всему полю.
Особенности работы RTK в условиях Саратовской области
Климат и ландшафт Саратовской области создают как возможности, так и вызовы для применения технологии RTK. Обширные ровные поля Поволжья идеально подходят для работы спутниковых систем. Здесь нет затенения сигнала горами или густыми лесами. Однако покрытие сотовых сетей в отдаленных районах может быть нестабильным.
Именно поэтому модель NX510 SE оснащена разными каналами получения коррекции: 4G-модемом для работы через мобильный интернет и UHF-радиомодемом для приема сигнала от локальной базовой станции. Эта избыточность гарантирует непрерывность работы вне зависимости от качества сотовой связи.
Компания «АгроСфера» помогает хозяйствам Саратовской области выбрать оптимальный источник RTK-коррекции:
Именно поэтому модель NX510 SE оснащена разными каналами получения коррекции: 4G-модемом для работы через мобильный интернет и UHF-радиомодемом для приема сигнала от локальной базовой станции. Эта избыточность гарантирует непрерывность работы вне зависимости от качества сотовой связи.
Компания «АгроСфера» помогает хозяйствам Саратовской области выбрать оптимальный источник RTK-коррекции:
- Коммерческие RTK-сети через 4G - удобно для хозяйств вблизи городов с хорошим покрытием
- Собственная базовая станция - оптимально для крупных хозяйств в удаленных районах
- Комбинированное решение - использование сети в основной зоне и базовой станции на отдаленных полях
Технические аспекты надежности RTK
Стабильность работы RTK зависит от нескольких факторов. Качество связи между базовой станцией и ровером критически важно. Если референсная станция недоступна или канал связи испытывает проблемы, система может временно терять сантиметровую точность.
Однако современные системы, такие как NX510 PRO, используют технологию GNSS+INS - комбинацию спутниковой навигации с инерциальными датчиками. Когда RTK-коррекция временно недоступна (например, при проезде под ЛЭП или в зоне радиопомех), инерциальная система продолжает управлять техникой с приемлемой точностью в течение нескольких минут. Этого достаточно, чтобы завершить проход и восстановить RTK-сигнал.
Еще один важный аспект, это количество видимых спутников. Современные приемники CHCNAV одновременно работают с пятью спутниковыми группировками (GPS, ГЛОНАСС, Galileo, BeiDou, QZSS), что обеспечивает видимость 25-35 спутников в любой момент времени. Такое количество гарантирует надежное решение даже при частичном затенении антенны.
Однако современные системы, такие как NX510 PRO, используют технологию GNSS+INS - комбинацию спутниковой навигации с инерциальными датчиками. Когда RTK-коррекция временно недоступна (например, при проезде под ЛЭП или в зоне радиопомех), инерциальная система продолжает управлять техникой с приемлемой точностью в течение нескольких минут. Этого достаточно, чтобы завершить проход и восстановить RTK-сигнал.
Еще один важный аспект, это количество видимых спутников. Современные приемники CHCNAV одновременно работают с пятью спутниковыми группировками (GPS, ГЛОНАСС, Galileo, BeiDou, QZSS), что обеспечивает видимость 25-35 спутников в любой момент времени. Такое количество гарантирует надежное решение даже при частичном затенении антенны.
Заключение
Технология RTK для точного земледелия базируется на взаимодействии базовой станции и подвижных приемников. Она позволяет аграриям повысить эффективность работ и сократить затраты. Несмотря на определенные ограничения, преимущества значительно перевешивают сложности, делая RTK важнейшей частью современных сельскохозяйственных практик.
Компания «АгроСфера», официальный дилер CHC Navigation в Саратовской области, предлагает надежные и инновационные продукты, такие как NX510, NX510 PRO и NX510 SE, которые выводят точное земледелие на качественно новый уровень.
Для получения дополнительной информации о решениях CHCNAV и консультации по выбору оптимальной системы для вашего хозяйства обращайтесь к специалистам «АгроСферы» по телефону +7 (905) 033-36-15. Вместе мы раскроем полный потенциал передовых технологий позиционирования и переведем ваше сельское хозяйство на новый уровень эффективности.
